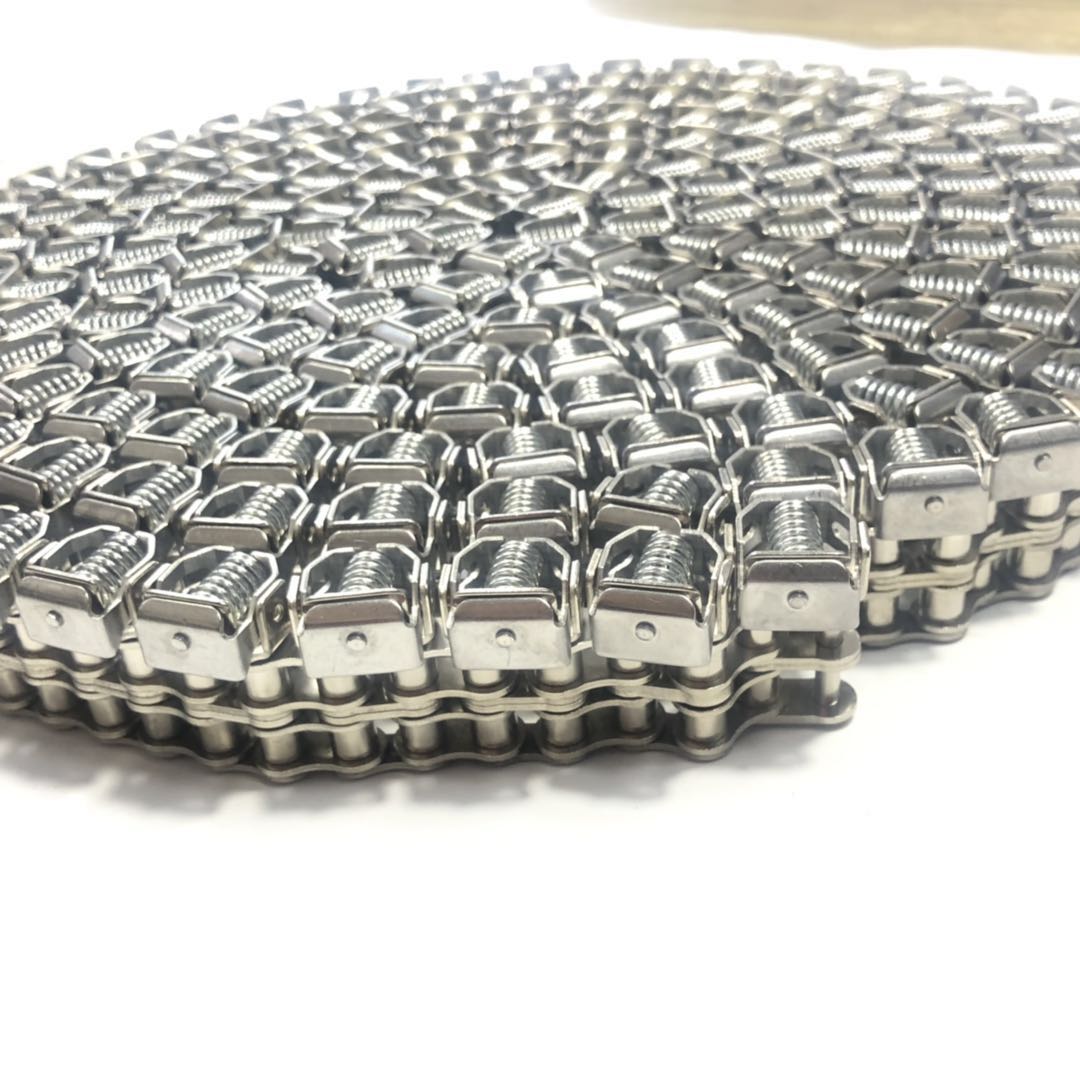

Cadena de rodillos transportadores de pinzas 10B para maquinaria agrícola
Las cadenas de agarre para maquinaria agrícola (o simplemente cadenas transportadoras de sujeción) son cadenas especialmente diseñadas para sujetar y transportar tallos de cultivos en maquinaria agrícola como trilladoras automáticas y cosechadoras combinadas de grano. Por lo tanto, también se las conoce como cadenas de alimentación para maquinaria agrícola o cadenas trilladoras. La cadena de agarre se divide en una estructura de cadena sin manguito y una estructura de eslabones internos con manguito. Las cadenas de agarre se utilizan ampliamente en cosechadoras de arroz. La estructura básica de una cadena es similar a la de una cadena de rodillos con manguito, caracterizada por una placa de cadena dentada de punta alta y un gran ancho interno de la sección para aumentar la amplitud y la firmeza de la sujeción. Durante el funcionamiento, la cadena de agarre y el riel guía forman conjuntamente un mecanismo de soporte y sujeción para los tallos de los cultivos, y dependen del funcionamiento de la cadena para lograr el objetivo de transportar uniformemente los tallos. Las cadenas de agarre suelen tener una velocidad baja durante su uso y soportan una menor carga de tracción. Son cadenas transportadoras funcionales ultraligeras. La cadena transportadora de sujeción se puede utilizar en varias filas en paralelo. Además, según las necesidades reales, siempre que se aumente la separación entre la bisagra de la cadena y las placas de la cadena interior y exterior, la cadena de sujeción también puede tener la función de flexión lateral.
El ángulo incluido de los dientes superiores en la placa de la cadena de sujeción es un parámetro importante que tiene una gran relación con el rendimiento de trabajo de la cadena. Cuando está en uso, si los tallos pueden avanzar uniformemente de forma sincronizada con la cadena transportadora y hacer que el espacio entre los dientes de la placa de la cadena adyacente sea lo más grande posible depende del valor del ángulo incluido entre los dientes superiores. Esto se debe a que el ángulo incluido de los dientes superiores está relacionado con el espacio del vástago y el tamaño de la fuerza de sujeción. El ángulo incluido de los dientes superiores se determina de acuerdo con los requisitos de uso reales de diferentes cosechadoras, por lo que la norma no especifica el valor del ángulo incluido. En general, los valores de ángulo incluidos comúnmente utilizados incluyen 70 °, 90 °, 60 ° y 75 °. Sin embargo, los requisitos de forma y tamaño de la placa de la cadena comúnmente utilizados ya se especifican en JB/T 8883. Actualmente, en uso para maquinaria agrícola, existen cadenas transportadoras de sujeción (especialmente algunas cadenas de agarre con anchos de sección interior grandes), así como placas de cadena internas. con una estructura de reborde de agujeros. El reborde del orificio de la placa de la cadena interior integra el manguito y la placa de la cadena interior, y el componente del manguito se omite de la estructura de la cadena. La ventaja de esta estructura es que no hay problema de conexión entre la placa de la cadena y el manguito, pero para garantizar la firmeza general de la cadena, se debe garantizar la calidad del remachado del eje del pasador en el eslabón exterior de la cadena. Sin embargo, los platos de cadena internos con una estructura perforada generalmente solo pueden estar hechos de acero estructural con bajo contenido de carbono, y la resistencia a la tracción de este tipo de plato de cadena está destinada a ser menor que la de los platos de cadena internos hechos de acero estructural de medio carbono (generalmente sin una estructura perforada), lo que reducirá el rendimiento de tracción de toda la cadena. Por lo tanto, cada vez más modelos nuevos de cosechadoras utilizan Cadenas de sujeción con placas de cadena internas que tienden a adoptar una estructura de orificios que no giran, mientras que el uso de una cadena de sujeción con manguito hace que la cadena sea más estable y más fuerte. Debido a la cantidad relativamente grande de cadenas de agarre con estructuras perforadas en el mercado, las cadenas con estructuras de placa de cadena perforada aún se conservan en JB/T 8883-201X.
GIDI CHAIN LIMITED suministrar muchos cadena de rodillos, cadena transportadora, Cadena de la hoja, cadena soldada, cadena forjada, Cadena de molino de aceite de palma, Cadena de elevación,Cadena de minas y metalurgia, etc. totalizando sobre variedades 3000. y 90% de las cadenas se exportan a todo el mundo, que exportan principalmente al sudeste de Asia, Europa, América del Norte y América del Sur. Las cadenas son bienvenidas por los clientes con la excelente calidad. Nuestra empresa posee más de 100 conjuntos de equipos de fabricación avanzados y profesionales. El sistema de control de calidad perfecto y riguroso se implementa en todos los procesos, desde la compra de materiales hasta el embalaje de productos terminados. Además, hemos aprobado la certificación ISO9001: 2015 Quality Management System.
